上海碳酸钙厂燃气蒸汽锅炉安装恒者锅炉维保

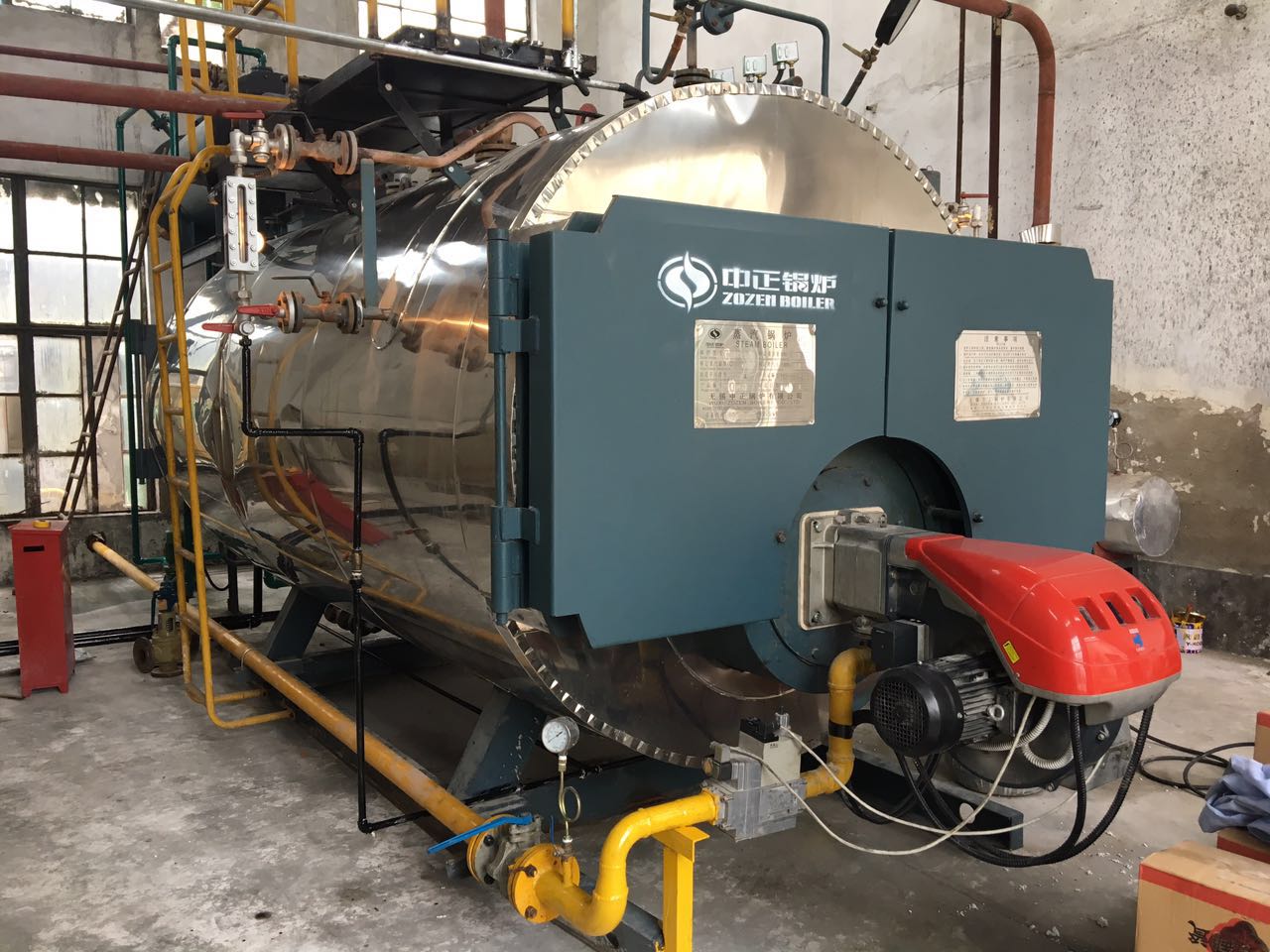

上海欣美碳酸钙厂根据生产需要安装一台燃气WNS2-1.0-Y、Q蒸汽锅炉于新锅炉房，由上海恒者机电工程有限公司负责开工告知、报检、安装、调试、验收及取证。





产品名称	WNS2-1.0-Y、Q
额定工作压力	WI1404
制造日期	无锡中正锅炉有限公司









施工组织方案及程序

开工告知---基础验收----锅炉就位安装-----辅机设备就位安装-------管道安装-------电器仪表安装--------安全附件安装----无损检测-----冷态验

收-----保温-----热态验收-------竣工。

施工步骤及技术要求：

A、 安装前准备：

1. 办理开工告知。

2. 核对图纸，所有图纸 ，资料齐全

3. 有相应的承压锅炉生产制造许可证

4. 总图由市级监检审批等

B、 施工现场三通一平：水通、电通、油通、道路平整

C、 锅炉到位后，进行基础验收和划线：

1. 由建设，安装，土建三方单位按基础设备图，共同验收，并符合有关要求；

2. 以土建的基准线，和点，进行定位，按《锅炉安装作业指导书》操作

D、 就位和安全附件：

1. 锅炉搬运就位，以指导书进行，搬运的工具，要与锅炉重量想匹配。

2. 就位找平：纵向可有一定的倾向

3. 安全阀门安装：安装前校验合格，符合要求。排汽管和疏水管通到安全点，不得安装阀门

4. 水位表的安装：水位表高与锅筒正常水位允许偏差2mm，最高安全水位线上部可见边缘至少25mm。最低安全水位红线下部可见边缘至少25mm。

5. 压力表的安装：安装前校验合格，符合要求，精度要符合锅炉技术监察规程，同一管道上，压力表要安装在温度表的上游。

6. 温度表的安装：安装在介质变化灵敏的和具有代表性的地方，插座应与主管道相同。

7. 超压报警和高低水位报警器的安装。

8. 超温报警和其它联锁装置的安装。



E、 辅机设备安装：

1. 分汽缸及水处理系统锅炉房原有利用。

2. 主蒸汽管道安装：管道安装所采用GB3087-2008，材质20#，按照国家标准进行材料验收，符合相关规定；下料、坡口、组对、采用氩电联焊焊接、自检、无损探伤。管道焊接自检完成后，按照相关规定以≥10%的比例进行检测。

3. 排污管道的安装：安装时尽可能减少弯头，并不采用螺旋连接，额定蒸发量大于1T/H或额定蒸汽压力大于等于0.7Mpa的蒸汽锅炉，和额定出口热水温度大于等于120℃的热水锅炉排污管上，要安装二个串联的排污阀。

4. 电器控制及仪表安装：以锅炉厂家电器原理图为准，接线后测试无误，方能通电试机。符合《工业自动化仪表工程施工及验收规范》；符合《低压用户电气装置规程》；管道及燃油管道接地装置符合GB50169-2006的相关要求。

5. 天然气供应系统的安装：本次锅炉安装配套的天然气成套设备由专业供应商提供，并根据供应的要求，进行管道规范安装。采用氩电联焊焊接方式，完工后要进行了气密性试验和强度试验，合格后方可进行通气生产。并刷涂黄色油漆及标志。

6. 燃烧器的安装：燃烧器安装前必须经过型式试验，并有合格检验报告，方可运至现场依据燃烧器厂家安装说明进行安装，安装完成后，进行质检与初步调试。

7. 液压试验：此台蒸汽锅炉额定工作压力均为：1.0Mpa，水压试验压力为：1.4Mpa。

8. 热态调试程序步骤：熄火保护（燃烧器）、锅炉极低水位停炉保护、锅炉超压停炉保护、锅炉低水位水泵自动进水、燃烧器负荷调节、锅炉燃烧器启停调节。

上海恒者机电工程有限公司，其前身是一家专业从事锅炉安装与锅炉出租、压力管道安装、压力容器调试、工厂能源投资管理、机电设备类安装的公司，具有多年历史的安装单位，是拥有多年经验的松江特种设备安装公司。
